高気密住宅に潜む“壁内結露”を3Dサーモで可視化してみた

こんにちは、ＭＩＳＴ工法®カビバスターズ東京のブログへようこそ！　省エネ基準が義務化されてから早くも三か月が経過しました。新築・リフォームを問わず、高気密・高断熱の住宅が当たり前になりつつある一方で、目に見えない場所でひそかに進行する“壁内結露”のご相談が急増しています。結露はカビの発生源となるだけでなく、断熱材や構造材の性能低下を招き、結果としてエネルギーコストの増大にもつながります。当社では、従来のサーモグラフィより解析精度を高めた「3Dサーモ診断」を導入し、壁面の温度分布を立体的に可視化。どの部位で湿気が停滞し、結露が起こっているのかをミリ単位で把握できます。今回は実際に都内の高気密住宅で行った調査事例をもとに、3Dサーモで分かった結露のメカニズムと、発生箇所にピンポイントで薬剤噴霧が可能なＭＩＳＴ工法®による対策プロセスを詳しくご紹介します。夏本番を迎える前に、住まいの見えないリスクをチェックし、安心・快適な暮らしを手に入れてみませんか？最後までぜひお付き合いください。なお、本記事の最後には、壁内結露セルフチェックリストもご用意しましたので、ぜひダウンロードしてご活用ください。それでは、スタートです！

2025年4月にスタートした省エネ基準の義務化から、早くも3か月が経過しました。“断熱等級6”“ZEH水準”といった言葉が住宅広告に踊り、C値（相当隙間面積）0.5以下をうたう高気密住宅が次々と竣工しています。電気料金の高止まりが続く中で、冷暖房負荷を小さく抑えられる住まいは魅力的です。しかし現場で調査を行う私たちＭＩＳＴ工法®カビバスターズ東京には、この3か月で「施工したばかりの新居で壁紙が波打つ」「収納内部がジメジメしてカビ臭い」といった相談が急増しました。
　原因の多くは“壁内結露”です。外皮性能を高めるために分厚い断熱材と気密シートを組み合わせた結果、躯体内部での温度・湿度バランスがこれまでとは大きく変わりました。例えば夏場、室内を27℃・60％に保ちつつ外気が35℃・70％という状況を考えてみましょう。高断熱ゆえに壁体内には冷房で冷やされた空気が滞留し、外気側から侵入した水蒸気が露点温度に達して液化──つまり結露が発生します。冬場は逆に、室内の暖かく湿った空気が壁体内で冷え、同じく結露を引き起こします。

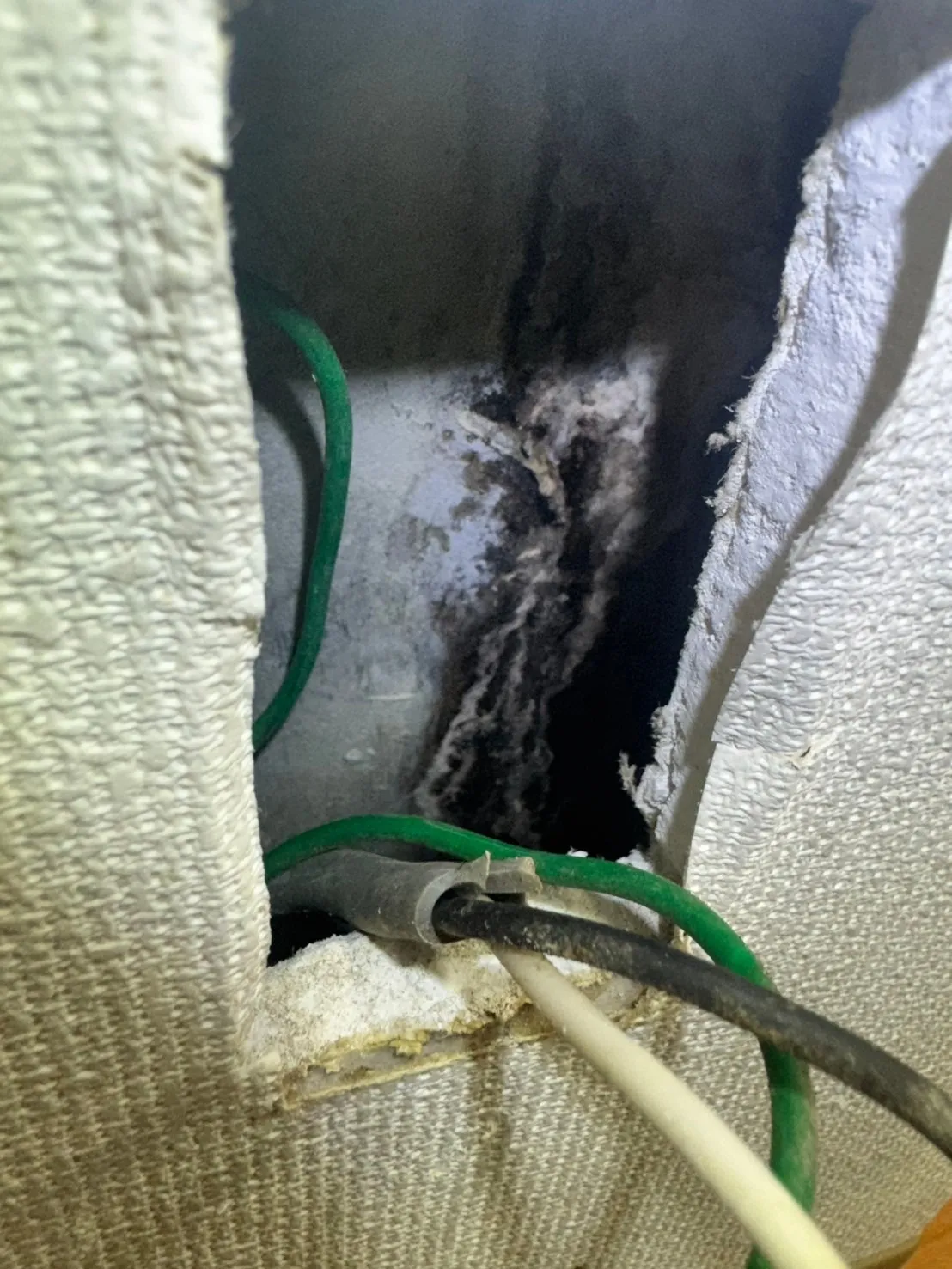

　結露水は断熱材の性能を劣化させ、カビを発生させるだけでなく、木材を腐朽させるリスクも孕みます。実際、私たちが3Dサーモグラフィで可視化した都内の新築現場では、設計上のUA値0.37W/㎡Kを誇る高性能住宅にもかかわらず、北側外壁の柱間で顕著な温度ムラが確認されました。壁面クロスにシミはなく、一見すると健全でしたが、3Dサーモが示した温度低下域と含水率センサーが示す水分過多領域が一致──まさに“隠れ結露”の典型例でした。
　さらに厄介なのは、機械換気システムの不適切な運用による湿気滞留です。省エネ義務化に伴い、第一種または第三種換気が標準化しましたが、「24時間はうるさいから寝る前に止める」「フィルター掃除をサボって風量が落ちた」など、人為的要因で計画換気が破綻し、相対湿度が極端に上昇するケースが後を絶ちません。こうした住まいでは、居室は快適でも壁体内の湿気が逃げ場を失い、連鎖的に結露を招きます。
　省エネ基準は環境負荷低減のために欠かせない一方で、建築現場・居住者双方に“湿気リスクマネジメント”の視点が求められる時代になりました。ＭＩＳＴ工法®カビバスターズ東京では、3Dサーモによる非破壊診断で結露ホットスポットを立体的に抽出し、その結果をもとに超微粒子ミストを壁内へ均一に噴霧。薬剤がカビ源を封じ込め、断熱材への水分再吸着を抑制することで、長期的な性能維持に貢献します。
　本シリーズの第一章では、義務化開始から3か月で顕在化した“新たな課題”を整理しつつ、高気密住宅のメリットを損なわずに結露を防ぐポイントを解説します。これから家を建てる方も、すでに高性能住宅にお住まいの方も、見えない壁の中で何が起きているのか──一緒に確かめていきましょう。

1. 省エネ基準が求める「C値」「UA値」

　省エネ義務化以降、多くのハウスメーカーや工務店がパンフレットの最前面に掲げるのが「C値＝0.5以下」「UA値＝0.6以下」といった性能指標です。C値（相当隙間面積）は“家全体にどれだけ小さなすき間があるか”を示し、値が小さいほど気密性が高く、冷暖房エネルギーが漏れにくいことを意味します。一方のUA値（外皮平均熱貫流率）は“壁・屋根・床などの外皮を通してどれだけ熱が移動するか”を面積あたりで示す指標で、こちらも値が低いほど断熱性能が高いとされます。
　しかし、この二つの値をクリアするためには、分厚い断熱材と気密シートを透湿抵抗の高い建材で隙なく覆う必要があり、その結果として壁体内の温度勾配が急峻になります。夏の冷房運転時には屋外の高温多湿な空気が透湿抵抗の低いルートを通って壁内に侵入し、冷えた断熱材近傍で露点温度に達して結露。逆に冬は室内の暖かい空気が微細な隙間を介して壁内に入り込み、外気側で冷却され同様に結露を生じます。高性能を追求するほど、わずかな設計・施工ミスが結露リスクを増幅させるというパラドックス――ここに最新基準住宅の難しさがあります。さらにC値測定は完成時の一発勝負が多く、造作工事や設備貫通部の補修で後から性能が低下するケースも少なくありません。UA値についても、計算上は優秀でも断熱材が濡れることで実効熱抵抗が下がり、実際の省エネ効果が失われる事態が頻発しています。住まい手としては“数値の良さ＝安心”と短絡せず、気密・断熱を維持する維持管理計画まで視野に入れることが不可欠なのです。

2. 換気計画に潜む落とし穴

　高気密化した住宅では、計画換気が室内空気質と湿度バランスを支える生命線となります。現行基準で採用が増えているのは第一種換気（給排気とも機械）と第三種換気（給気は自然、排気は機械）ですが、いずれも設計段階の風量計算が適切でも、運用面で小さなほころびが生じると一気に壁内結露の引き金となります。たとえば第一種換気では熱交換ユニットのフィルターが目詰まりを起こすと給気量が低下し、室内が負圧になって壁の隙間から湿った外気を吸い込む“逆流”が発生します。第三種換気でも、住まい手が「寒いから」と給気口を閉じれば同様に負圧状態となり、壁体内への吸湿が加速します。

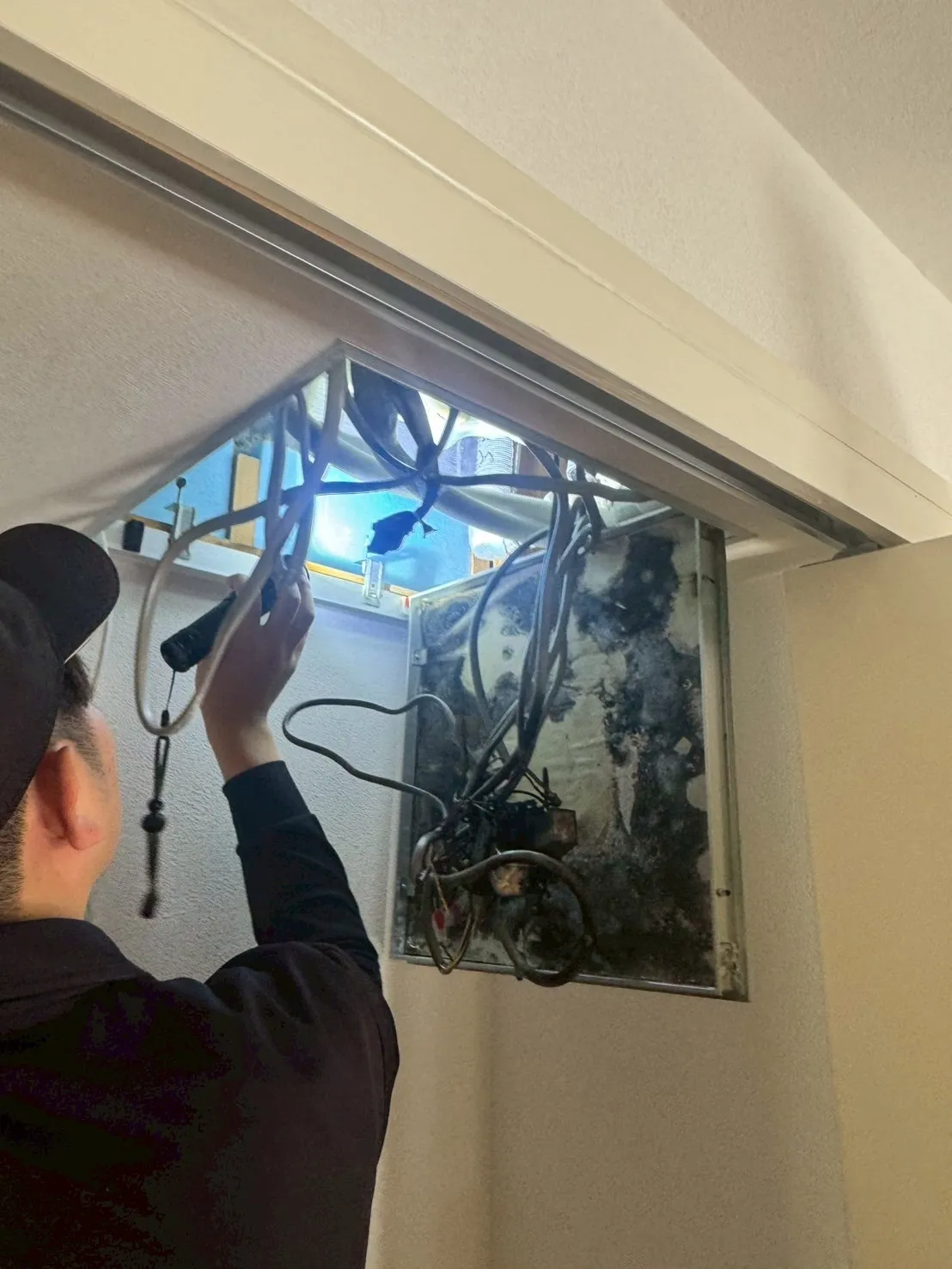

　さらに近年の住宅は間取りが複雑化し、吹き抜けやファミリークローゼット、シューズクロークといった閉鎖空間が増えました。換気設計時に“理論風路”が確保されていても、家具配置やドアの開閉習慣で気流は簡単に変わります。とくに湿度発生源である浴室やキッチンの近くに設けた壁内配管スペースは、温湿度勾配が急変しやすく、結露のホットスポットになりがちです。また、全館空調システムを導入している住宅では、冷暖房運転を24時間連続で行わない期間ができるとダクト内で結露水が生じ、その水分が躯体へ滲み込むケースも報告されています。
　換気計画の落とし穴は“可視化しづらい”ことにあります。風量不足や気圧差は日常生活では体感しづらく、異変に気づいたときには壁内でカビが繁殖済みということも珍しくありません。定期的な風量測定やフィルター清掃の習慣化、気圧センサー連動型換気システムの導入など、運用段階でのモニタリングが結露リスク低減の鍵を握ります。さらに私たちＭＩＳＴ工法®が推奨しているのが、3Dサーモグラフィによる定期診断です。気流や温度の偏りを立体的に把握することで、換気設計が実環境で機能しているかを客観的に検証できます。設計の妙と住まい手の習慣――この両輪が噛み合ってこそ、高気密住宅は真の快適性と安全性を発揮するのです。

1. 露点温度と温湿度差の関係

　露点温度とは、空気に含まれる水蒸気量がその温度で飽和し、余剰分が凝結し始める臨界の温度を指す。高気密住宅では、外皮の断熱性能が高いほど室内外の温度差が大きくなり、同じ相対湿度でも露点温度との距離が縮まる現象が起こる。例えば室温22℃・相対湿度60％の空気の露点温度は約14℃。この空気が壁体内で14℃以下に冷やされれば、見えない水分が一気に液化して結露となる。問題は温度だけでなく“水蒸気移動量”にもある。気密シートの微細な穴や配線貫通部などを通じて、1日に数グラムから数十グラムの水蒸気が壁内へ入り込む。入った分が抜ける設計になっていれば問題ないが、高性能住宅ほど透湿抵抗が高く、外へ逃げ出す経路が限られるため、少量でも長期滞留すれば蓄積的に飽和点に到達する。ここで重要となるのが“温湿度差”だ。温度差が5℃増すごとに相対湿度が約10％上昇すると言われ、壁内での冷却により70％を超えるとカビ発芽の危険域に入る。したがって断熱材が十分でも、気密施工のわずかな隙と換気バランスの崩れが重なると、露点温度を跨いで結露が顕在化するリスクがある。対策の基本は、室内の相対湿度を50％以下に保ちつつ、壁内温度を露点以上に維持すること。そのためには連続運転型の第一種熱交換換気や調湿石膏ボード、透湿抵抗を分散させる二重通気工法など複合的なアプローチが有効だ。加えて、測定器で得た露点温度とサーモグラフィで得た壁内温度分布を突き合わせる“見える化”を行うことで、潜在リスクを数値で把握し、ピンポイントで改善策を講じられる。露点温度を単なる理論値で終わらせず、設計・施工・運用の全行程で指標として活用することが、結露ゼロ住宅への近道となる。

2. 夏型結露と冬型結露の違い

　壁内結露には大きく分けて“夏型”と“冬型”の二つが存在し、それぞれ発生メカニズムも対策も異なる。夏型結露は文字通り冷房期に起こる現象で、外気温が高く湿度も高い状態で室内を冷やすことが引き金となる。外側から室内側へ水蒸気圧が高い方向へ移動し、冷房によって低温化した壁体内の断熱材近傍で露点に達し液化。特に南面や屋根面の外壁で日射加熱→夕方の急激な放射冷却が重なると、壁内湿度が急上昇し結露量が一気に増える。一方冬型結露は暖房期に室内の暖かく湿った空気が壁内へ侵入し、外気側で冷却されることで生じる。夏型と比べて温度差が大きく、連続的に発生するため被害範囲が広がりやすい。断熱材が濡れたまま凍結と融解を繰り返すとセルロースファイバーは沈降し、ロックウールやグラスウールも嵩密度が低下して断熱性能が半減するケースが報告されている。
　夏型の主戦場は外皮直下だが、冬型は室内側気密層のわずかな欠損が起点となるため、目視確認が極めて困難なのが特徴だ。また、結露水が液体相のまま滞留する夏型に比べ、冬型は一度凍結して体積が増えることで気密層をさらに破壊し、春先の融解で大量の吸水が起こるという二次被害を伴う。対策としては、夏型には透湿抵抗の高い防水シートや外張り断熱の連続施工で“外側で遮る”方法が有効で、冬型には室内側の気密・防湿層を連続させつつ、ロスナイタイプの熱交換換気で室内湿度を適正化する“内側で守る”方法が基本となる。さらに近年注目されるのが、外気条件と室内条件をリアルタイムでモニタリングし、露点跨ぎの瞬間にダンパー開閉や空調制御を自動化するスマート換気システムである。夏型・冬型いずれも温湿度環境が動的に変わる点は共通しており、固定値の設計だけでは安全域を担保できない。3Dサーモ診断とIoTセンサーを組み合わせた“動的管理”こそが、四季のある日本の住宅に求められる最終解と言える。

テキストテキストテキストテキスト

1. 物件概要と測定条件

　本調査は、東京都23区内に2024年12月竣工した木造2階建て・延床面積128㎡の高気密高断熱住宅で実施した。外壁は充填＋外張りのダブル断熱構成（HGW105 mm＋ネオマフォーム30 mm）、気密層は0.2 mm厚ポリエチレンシートを連続施工し、完成時C値は0.24 ㎠/㎡、設計UA値は0.38 W/㎡Kを達成している。換気方式は第一種ダクト式熱交換型で、風量設計は居室ごとに個別バランスダンパーを装備した本格仕様だ。測定は梅雨明け直前の2025年6月上旬、外気温29 ℃・相対湿度78％、室温24 ℃・同55％という典型的な夏型結露ハイリスク条件下で敢行。3Dサーモ撮影にはステレオ赤外線カメラ（640×512 px、温度感度0.03 K）、TOFレーザースキャナー（レンジ誤差±1 mm）を使用し、各階外周壁を50 cm間隔でグリッド走査した。併せて壁体内5箇所にワイヤレス温湿度ロガーを挿入し、3時間ごとのプロファイルを取得。撮影開始前に室内外温湿度差を確保する目的で、冷房は24 ℃設定・連続運転とし、換気システムは通常モードで稼働させた。また直射日射の影響を評価するため、南面は午前・午後の2回撮影し、日射加熱による温度履歴も追跡できるようタイムスタンプを詳細記録した。これにより、壁内温湿度変動とサーモ画像を高い時系列整合性で結び付けられる解析環境を整備した。

2. 可視化データ解析のポイント

　3Dサーモ解析では、まず赤外線画像と距離点群を統合して外壁一面ごとの“深度温度ボクセル”を生成。次に露点温度計算結果を重ね合わせ、露点以下となるボクセルを自動ハイライトする手法を採用した。解析の要点は三つある。第一に、温度ムラの“深さ依存性”を把握すること。表面温度が均質でも、断熱材層直下で2 〜 3 K低下するグラジエントが確認できれば、その層が潜在的な露点跨ぎ領域となる。第二に、時間推移を含む“ダイナミック露点クロス判定”だ。取得した総フレーム約6,000枚を時系列ヒートマップ化し、冷房稼働開始後90分以内に露点を下回るセルを抽出すると、特定の時間帯だけ露点割れが集中する“瞬間型結露”と、終日露点下に留まる“慢性型結露”を識別できる。第三に、温湿度ロガーによるグラウンドトゥルースとの照合である。サーモ上で露点割れと示された深度35 mm位置のボクセルと、同位置に埋設したロガーの相対湿度が97％に到達したタイミングが一致し、可視化結果の信頼性を定量的に裏付けた。解析ソフトはボクセル単位で含水率推定値を算出し、危険レベルを5段階でカラーリング。これにより、施工後評価としてはもちろん、補修計画の優先順位付けにも直結する実用的なアウトプットを得ることが可能になった。

3. 発見された結露ホットスポット

　可視化の結果、結露ホットスポットは大きく三領域で確認された。第一は北側外壁の2階小屋裏直下、柱間の深度30 〜 50 mmに連続する低温帯で、冷房開始から60分以内に露点下2 Kを継続する“慢性型”が出現。ここは屋根断熱と外壁断熱の取り合い部で気流停滞が起きやすく、施工時の気密テープのエンド処理が不連続だったことが推定原因だ。第二は南面掃き出し窓上部のヘッダー部材付近。午後の直射日射で表面温度が上昇した後、夜間急速に冷却されることで深度40 mm付近が露点を跨ぎ、短時間ながら相対湿度100％に達する“瞬間型”の結露が発生していた。第三は1階ユーティリティ横の壁内配管スペース。給湯管からの放射熱により配管周囲が局所的に高温高湿化し、冷房停止後も露点付近の状態が長時間持続。温度ばらつきと湿度勾配が交差する“複合型”ホットスポットとして特に危険度が高い領域である。これらの地点は3Dサーモ上で深度方向の温度勾配が5 Kを超え、かつ高湿度ロガー値と一致したことで、結露原因が単なる熱橋ではなく“気流経路＋湿分供給源”の複合要因であることが明らかになった。ＭＩＳＴ工法®では、これらホットスポットを中心にφ6 mmの小径孔を開け、超微粒子ミストを断熱材層に均一噴霧することで、カビ菌糸の不活化と含水率低減を同時に実現。施主への報告書には、3Dサーモ生成の断面ビューと補修後の再測定データを並置し、危険度がレベル4→1へ低減したことを視覚的に示した。こうしたプロセスを通じて、高性能住宅でも“見えない壁内リスク”を数値とビジュアルで管理できる体制が構築されたのである。

1. 壁内結露セルフチェックリスト（DL可）

　「高気密＝結露しにくい」は半分正解、半分誤解です。性能を保つには“早期発見・早期対処”が不可欠。以下のセルフチェックは、道具不要で誰でも5〜10分程度で実践できます。①北側外壁や天井隅の壁紙を手で軽く押し、ふわりと浮いた感触や軟らかさがないか確認する。②同じ箇所に耳を当て、軽く指で叩いて音の違いを比較し、鈍い音がする場合は内部含水の可能性。③押入れ・シューズクロークなど非空調空間で、壁クロスや収納品にカビ臭がないか嗅覚チェック。④サッシ周辺の木枠に黒ずみや塗装の浮きがないか目視。⑤梅雨時と冬場に計測した室内相対湿度のピーク値と、外気データアプリの値を比べ、差が20％以上あれば換気不足のサイン。⑥フローリング目地や幅木に白い結晶（塩析）が出ていないか確認。⑦エアコン運転開始後30分の室内壁表面温度を非接触温度計で測り、外気との温度差が12℃以上なら壁内の露点跨ぎリスクが高い。⑧第一種換気の給排気グリルにティッシュを近づけ、吸込み量が左右等しいかチェック。⑨浴室運転後2時間で脱衣室湿度が60％以下に戻るかを湿度計で確認──戻らない場合は湿気停滞の疑い。⑩最後に、月1回は3Dサーモ診断レポートのテンプレート（PDF）をダウンロードし、上記結果を記入して保管すれば、経年変化を可視化できます。セルフチェックで異常が見つかった際は、早めに専門診断を依頼し、被害拡大を防ぎましょう。

2. 日常の換気・湿度管理ポイント

　高気密住宅の結露リスクは「湿気の通り道」と「温度の当たり所」を意識するだけで大幅に下げられます。まず換気。24時間換気は“止めない”“塞がない”が鉄則です。給気口のフィルターは月1回掃除し、冬季の冷気が気になる場合は熱交換素子の清掃で効率を維持することが先決。機械換気を採用していない収納やパントリーは、扉の上部に5 mm以上の通気スリットを設けるか、週3回以上5分間の強制開放を習慣化し、空気循環を確保しましょう。次に湿度。夏季は除湿運転で室内相対湿度50〜55％をキープ。エアコンの“ドライ＆サーキュレーター併用”で気流ムラを低減し、床下点検口を開けて床下湿度も年2回チェック。冬季は加湿器を使う場合でも最大55％を超えないようにし、寝室とリビングで湿度差が10％以上開かないよう測定器を配置します。浴室・キッチンなど発湿量の多い空間は、使用後すぐに局所換気扇を30分以上回し、ドアを閉めて湿気を居室に拡散させないのがポイント。さらに、冷暖房オフ時こそ室内外温度差が小さく露点が近づくため、朝夕の“自然通風5分＋機械換気強モード”で湿気を一気に排出すると効果的です。最後にスマートセンサー連動のWi-Fi湿度計を導入すれば、異常値をスマホに通知でき、壁内結露が起こりやすい“露点跨ぎタイム”を見逃しません。これらの小さな習慣の積み重ねが、住宅性能を長く保ち、修繕コストを最小化する最大の秘訣となります。

省エネ義務化がスタートしてからわずか数か月で、高気密・高断熱住宅は「光熱費を抑えられる理想の住まい」として強い関心を集めています。しかし本稿で繰り返し示してきたように、性能向上の裏側では“壁内結露”という新たな課題が静かに拡大しています。結露は断熱材の性能低下やカビ発生を招くだけでなく、長期的には構造材の腐朽やシロアリ被害を誘発し、住宅寿命を大幅に縮めます。省エネを実現するための投資が、結露対策を怠ることで水泡に帰す――これほど悔しいことはありません。

　では、省エネと健康を両立させるには何が必要でしょうか。第一に、設計から施工、居住後の運用まで一貫した“湿気マネジメント”の意識を持つことです。建築段階では断熱材と気密層の連続性を保ちつつ、透湿抵抗のバランスを考慮した外皮設計を行い、熱橋や気流経路の少ないディテールを採用することが基本となります。さらに居住後は、24時間換気を止めない・塞がない、相対湿度を通年で50％前後に保つ、湿気の滞留しやすい収納や配管スペースを定期的に開放する等の小さな習慣が、結露リスクを劇的に下げます。

　第二に、可視化技術を活用した“数値に基づく管理”です。ＭＩＳＴ工法®カビバスターズ東京が導入している3Dサーモグラフィ診断は、壁体内の温度分布を立体的に計測し、露点を下回る危険ゾーンをピクセル単位で抽出します。従来の2Dサーモでは見落とされがちだった奥行き方向の温度ムラや時間帯による揺らぎを可視化できるため、「今、どこで、どのくらいの結露が起きているか」を定量的に示すことが可能になりました。診断結果は、壁内に超微粒子ミストをピンポイント噴霧するＭＩＳＴ工法®の施工範囲を最適化し、工事コストと建材へのダメージを最小限に抑えることにも直結します。

　第三に、IoTセンサーと連携した“動的モニタリング”の導入です。温湿度や室内外の気圧差をリアルタイムで取得し、スマートフォンに異常値を通知する仕組みを採り入れれば、露点跨ぎの瞬間や換気不足による湿気滞留をすぐに検知できます。データはクラウドで自動保存されるため、経年変化をグラフ化し、季節ごとの運用改善にも活かせます。

　最後に、住まい手自身が“学び続ける姿勢”を持つことが不可欠です。セルフチェックリストを月次で実践し、住宅の健康診断を定例化する――これは自動車の車検に比肩するほど重要なメンテナンス行為と言えます。見えない壁内で進行するリスクを放置せず、早期に専門家へ相談する行動が、将来の大掛かりな補修コストを抑える最良の保険となるでしょう。

　省エネ性能は確かに家計と地球環境に優しい選択ですが、それを真に持続可能な価値へ昇華させる鍵は“湿気管理”にあります。ＭＩＳＴ工法®カビバスターズ東京は、3Dサーモ診断による可視化と、超微粒子ミスト技術による根本対策で、皆さまの大切な住まいを長く健やかに保つお手伝いを続けてまいります。省エネ時代の今こそ、数値とデータに裏打ちされたリスクマネジメントを取り入れ、家族が安心して暮らせる“カビゼロ住宅”を一緒に実現していきましょう。
